QO-100 uydusunu kullanabilmek için bir süredir hazırlık yapmaktayım.
Konuyla ilgili çalışmalarımı bu yazı altında toplayacağım.

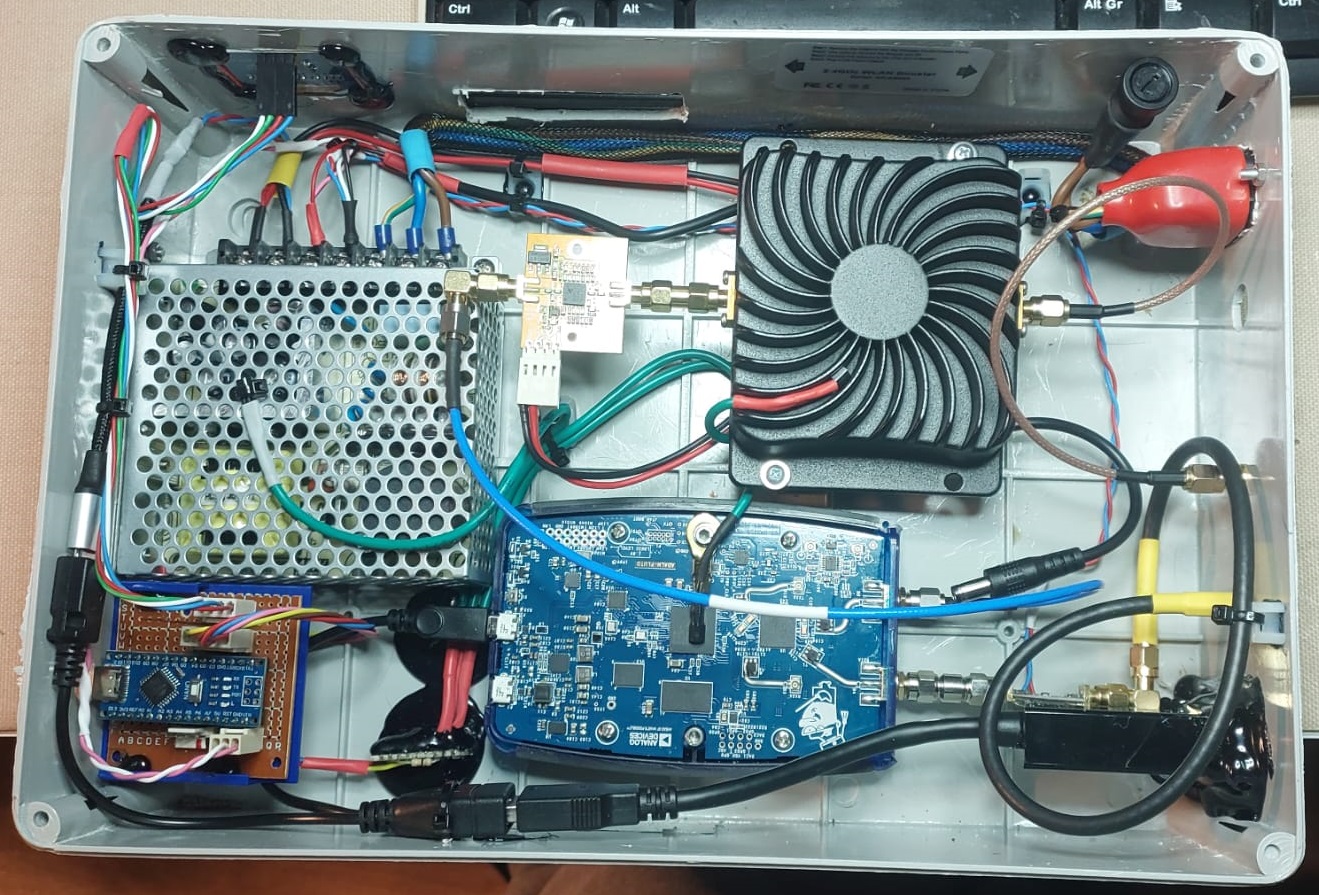

Setup şu şekilde;
* Adalm Pluto
* SKY 65135
* EDUP PA
* Helix Anten
* LNB
* Bias Tee
* USB Ethernet adaptörü
* 12V/5V DC PSU
* SDR Console yazılımı
Alma ve gönderme için farklı çözümler var, ben Adalm Pluto kullanıyorum. Önce işe Pluto’nun kristalini değiştirerek başladım.
Elimde 40MHz 1ppm xtal olduğu için bunu kullandım. Bulabilirseniz 0.5ppm xtal de kullanabilirsiniz.
Kullandığım kristalde En pini kullanılmadığından R67’yi söktüm
internette kristal değişimi için çeşitli videolar bulabilirsiniz. Bunlardan birini ekliyorum.
Kristal değişim videosu: https://youtu.be/Z5nmch-0NfE
Öncelikle kullanmaya başlamadan, Pluto’nun sayfasını okumanızı tavsiye ederim. Kullandığınız modele göre güncelleme yapmanız gerekebilir.
https://wiki.analog.com/university/tools/pluto/users
https://wiki.analog.com/university/tools/pluto/users/customizing
Bu sistemi SDR Konsol yazılımı ile uzaktan kullanmak için network’e bağlamak gerekiyor.
Pluto’yu USB’den PC’ye bağladığınızda karşınıza gelecek klasörden config.txt dosyasını açın, alttaki satırları bulun ve
ipaddr_eth karşısına kendi networkünüzden bir adres verin. Kaydedip çıkın ve pluto’yu tekrar aktif edin.
[USB_ETHERNET]
ipaddr_eth =
netmask_eth = 255.255.255.0
(Adalm Pluto ve ethernet adaptör tek girişten besleniyor)
Gelelim anten tarafına, ben 85cm’lik ofset çanak anten ve tek çıkışlı inverto marka LNB kullandım.
TX Feed:
TX anteni için de 2 seçeneğiniz var, ben helix anten kullanmayı tercih ettim.
Aşağıdaki adreste, anten yapımıyla ilgili detaylı bilgi bulabilirsiniz. Kendiniz yapmak isterseniz, 3D model dosyalarını da aynı sayfadan indirebilirsiniz. Tel olarak 6’lık tek damar elektrik kablosu kullandım. 3D modellerin içinde teli sarmak için kılavuz STL dosyası mevcut.
Helix Anten 3D model linki:
https://dc8pat.darc.de/rc3/referrers/qrz_dc8pat.html
Benim kullandığım LNB’in çapı 48mm. Bazı LNB’lerin çapı daha geniş. Kullanacağınız LNB’ye göre reflektör orta delik çapına dikkat edin. (3D modeli indirdiğinizde içinden farklı LNB ölçüleri için alt tabla ve reflektör çizim dosyası çıkıyor)
Blok şema:
Devre ile anten arasında 4 metre kablo kullandım, alış tarafında, iki ucu F konnkektörlü, 75ohm RG6, çıkış tarafında, SMA ve N konnektörlü LMR-400 kablo. Sistemi sıcak soğuk değişiminden korumak için içeride kullanılacak şekilde kurdum.
Ayrıca pluto, pre amplifikatör ve PA’nın sıcaklıklarını izlemek ve fan kontrolü yapmak için küçük bir devre var, bu devrenin detaylarını da sayfa sonunda bulabilirsiniz.
Pluto çıkış gücü oldukça düşük, bu gücü PA’ya uygun hale getirmek için arada bir devre kullanmak gerekiyor, alternatif çözümler olsa da en uygunu aşağıdaki resimde görünen SKY pre amplifikatör. Son çıkıştaki EDUP PA, her ne kadar 8W diye satılsa da, 200-300mW giriş ile 4W civarında olduğu söyleniyor, yaptığım ölçümleri de ekliyorum. (Pluto çıkışını doğru ölçememiş olabilirim)
Ölçümler:
Aslında beklediğim daha fazla çıkış gücü görmekti, ölçümde bir hata var mı bilmiyorum, cihaz kalibrasyonunu yaptıktan sonra, ölçüm için araya 40dB zayıflatıcı eklemem gerekti. Buna daha sonra tekrar bakacağım.
PSU:
Sistem için gerekli 12V ve 5V, tek bir PSU’dan sağlanıyor.
Sıcaklık monitörü, Bias-tee ve Edup 12V ile, SKY ve Adalm Pluto 5V ile besleniyor.
(Bu devreyi hazır alabileceğiniz gibi, kendiniz de yapabilirsiniz)
Sıcaklık izleme ve Fan kontrol:
Modül sıcaklıklarını izlemek ve sıcaklığa göre fanı çalıştırmak için basit bir devre yaptım. Fan sıcaklığa göre 4 kademe çalışıyor.

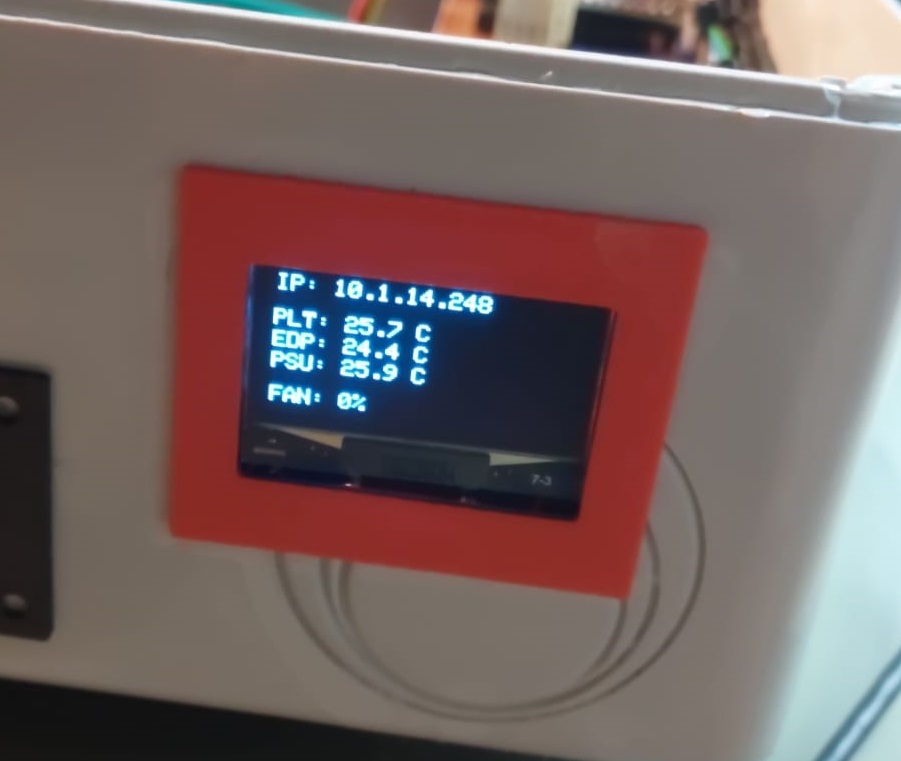

Sıcaklık ve fan durumu, Oled ekrandan izlenebileceği gibi, seri port üzerinden de PC’ye aktarılabilir. Ayrıca modüllerin beslemesi de istenirse, bu devre üzerinden kontrol edilebilir. (Sıcaklık sensörü olarak DS18B20 kullanıldı)
Band Plan:
https://amsat-dl.org/en/p4-a-nb-transponder-bandplan-and-operating-guidelines/
SDR Konsol yazılımının ayarları için aşağıdaki linkten faydalanabilirsiniz.
Düzce Radyo Amatörleri derneğinin, QO100 konusunu anlatan web sayfası
https://dard81.org.tr/qo-100-uydu-haberlesmesi-ve-kurulumu/
SDR konsolda gerekli ayarları yaptım.
İlk QSO’mu da komşum TA6CQ ile gerçekleştirdim, (aramızdaki mesafe kuş uçuşu 1km :))
85cm çanak, 4m LMR400 kablo ve EDUP ile çok güçlü çıkamasam da şimdilik idare eder diye düşünüyorum.
73 de TA1JA
